EasySense Link — Brugerguide

Oversigt

Link kører selvstændigt på TRB143. Når den er konfigureret, poller den løbende dine målere, fortolker aflæsningerne og videresender dem til EasySense-platformen (eller din egen broker). De samme data kan leveres til et CTS-anlæg via Modbus TCP. En lokal webportal på port 8000 er altid tilgængelig til konfiguration og overvågning.

Første login

Åbn http://<enheds-ip>:8000 i en browser. Portalen kræver en adgangskode — det er TRB143-serienummeret, som står på enhedens mærkat.

Licens & funktioner

Link kræver en gyldig licens for at fungere. Uden en er måleraflæsning deaktiveret, og alle valgfrie funktioner er låst. Hver licens aktiverer et bestemt sæt funktioner:

Installation eller opdatering af en licens

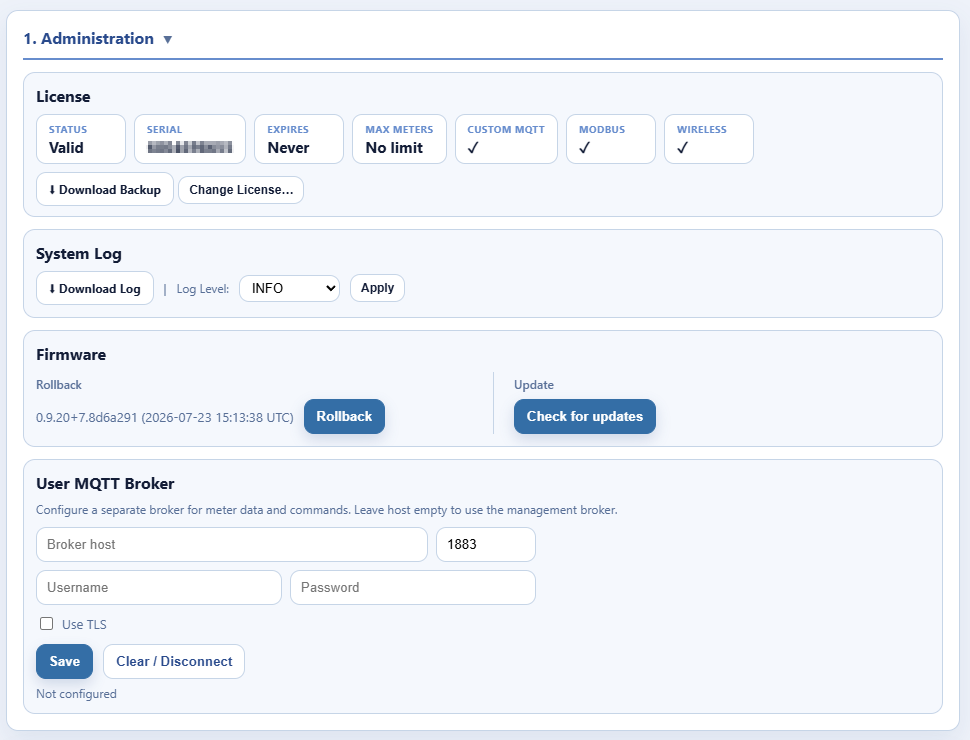

I 1. Administration → License kan du enten indtaste en aktiveringskode til online-aktivering eller uploade en .dat-licensfil med Choose File → Install. Licenspanelet viser aktuel status, serienummer, udløb, målergrænse og hvilke funktioner der er aktiveret.

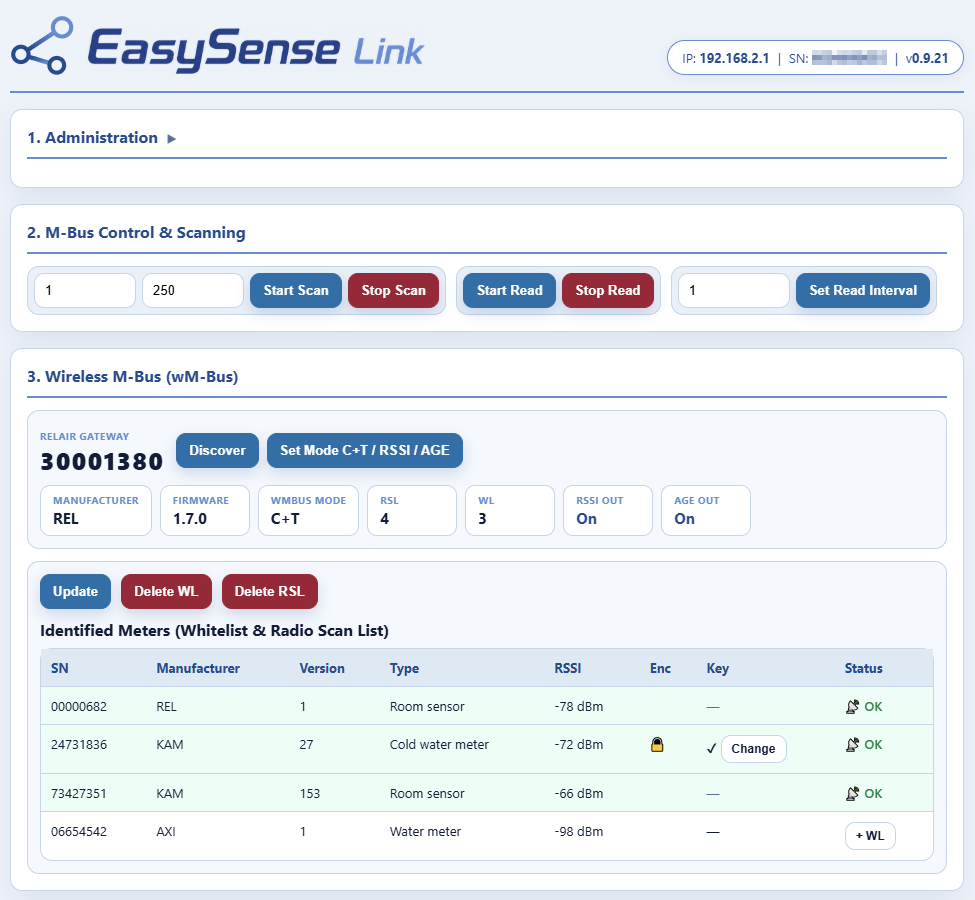

Webportalen

Portalen er organiseret i nummererede, sammenklappelige sektioner:

• 1. Administration — licens, firmwareopdateringer, systemlog, logniveau og bruger-MQTT-broker.
• 2. M-Bus Control & Scanning — scan efter kablede målere, start/stop aflæsning og indstil aflæsningsintervallet.
• 3. Wireless M-Bus (wM-Bus) — RelAir-gateway, radioscanningsliste, whitelist og AES-nøgler.
• 4. Meter Administration — tilføj eller opdater kablede (primære) og trådløse (sekundære) målere.
• 5. Live Values — seneste aflæsninger fra de tilsluttede målere.
• 6. Modbus — aktivér/deaktivér Modbus TCP-serveren og indstil porten.
• 7. Modbus Register Mapping (Trend) — knyt målerværdier til Modbus-registre.
• 8. Modbus Register Overview — det aktuelle registerlayout, der udstilles til Modbus-klienter.

Ikke alle sektioner vises — de tilgængelige sektioner afhænger af de funktioner, den installerede licens aktiverer.

Kablede målere

Kablede målere tilsluttes via TRB143'ens M-Bus-interface. Hver har en unik primæradresse i intervallet 1–250.

Tilføjelse af målere

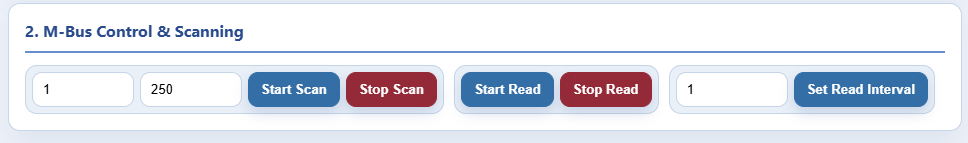

• Automatisk scan — i 2. M-Bus Control & Scanning angiver du start- og slutadresse og klikker på Start Scan. Fundne målere gemmes automatisk.
• Manuelt — i 4. Meter Administration → Primary (Wired) indtaster du adressen og klikker på Add/Update.

Sekundæradressering

Ud over primæradresser understøtter Link også sekundæradressering, hvor måleren tilføjes direkte via sit serienummer. I 4. Meter Administration → Secondary (Wired) indtaster du det 8-cifrede serienummer (f.eks. 00012345) og klikker på Add/Update. Felterne Mfr, Ver og Type er valgfrie og indsnævrer udvælgelsen, hvis flere målere deler serienummer. Før hver aflæsning udvælger Link måleren via M-Bus-sekundæradressering, så den kan aflæses uden en kendt primæradresse — praktisk når flere målere er leveret med samme primæradresse.

Aflæsning

Klik på Start Read for at starte løbende polling. Aflæsningsintervallet (standard 15 minutter) bestemmer, hvor ofte målerne forespørges; ret det og klik på Set Read Interval.

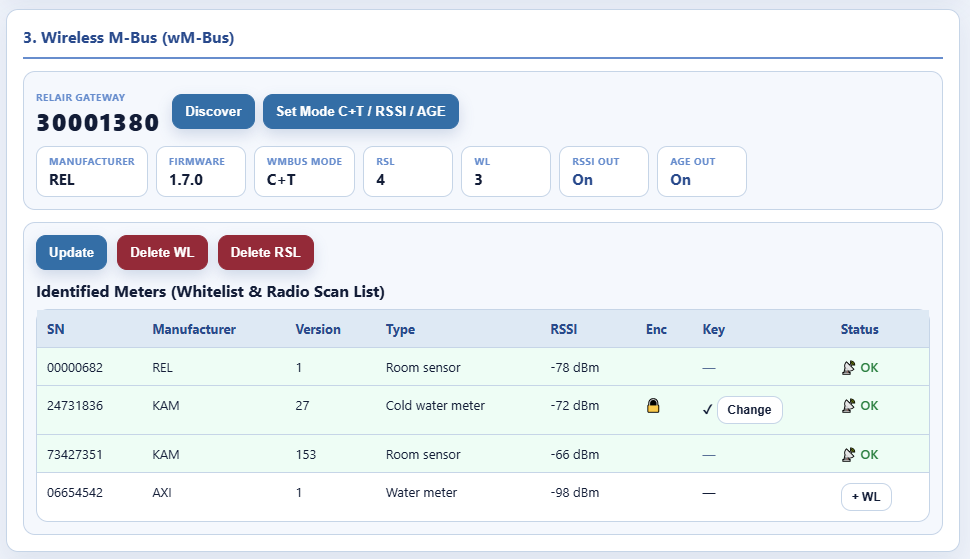

Trådløse målere (RelAir R2M)

Trådløse M-Bus-målere modtages gennem en RelAir R2M-gateway (kræver wireless-licensen). Gatewayen opfanger telegrammer i mode C og T. Sekundæradresser er 8-cifrede decimale id'er, f.eks. 00012345.

Opsætning

1. Tilslut RelAir R2M til det kablede M-Bus-interface.
2. I 3. Wireless M-Bus klikker du på Discover — gatewayen registreres automatisk.
3. Klik på Set Mode C+T / RSSI / AGE for at konfigurere modtagelsen.

Radioscanningsliste vs. whitelist

• Radio Scan List (RSL) — hver måler, gatewayen hører, udfyldes automatisk med signalstyrke (RSSI) og krypteringsstatus.
• Whitelist (WL) — de målere, du faktisk vil aflæse. Kun whitelistede målere behandles. Tilføj en måler fra listen med knappen + WL.

AES-kryptering

Krypterede målere kræver en 128-bit AES-nøgle — indtast den 32-tegns hex-nøgle med knappen Change / nøgle. Nøglestatus valideres mod indkommende telegrammer:

• OK — dekryptering lykkedes.
• Wrong key — telegram modtaget, men dekryptering mislykkedes.
• No key — krypteret måler uden en gemt nøgle.

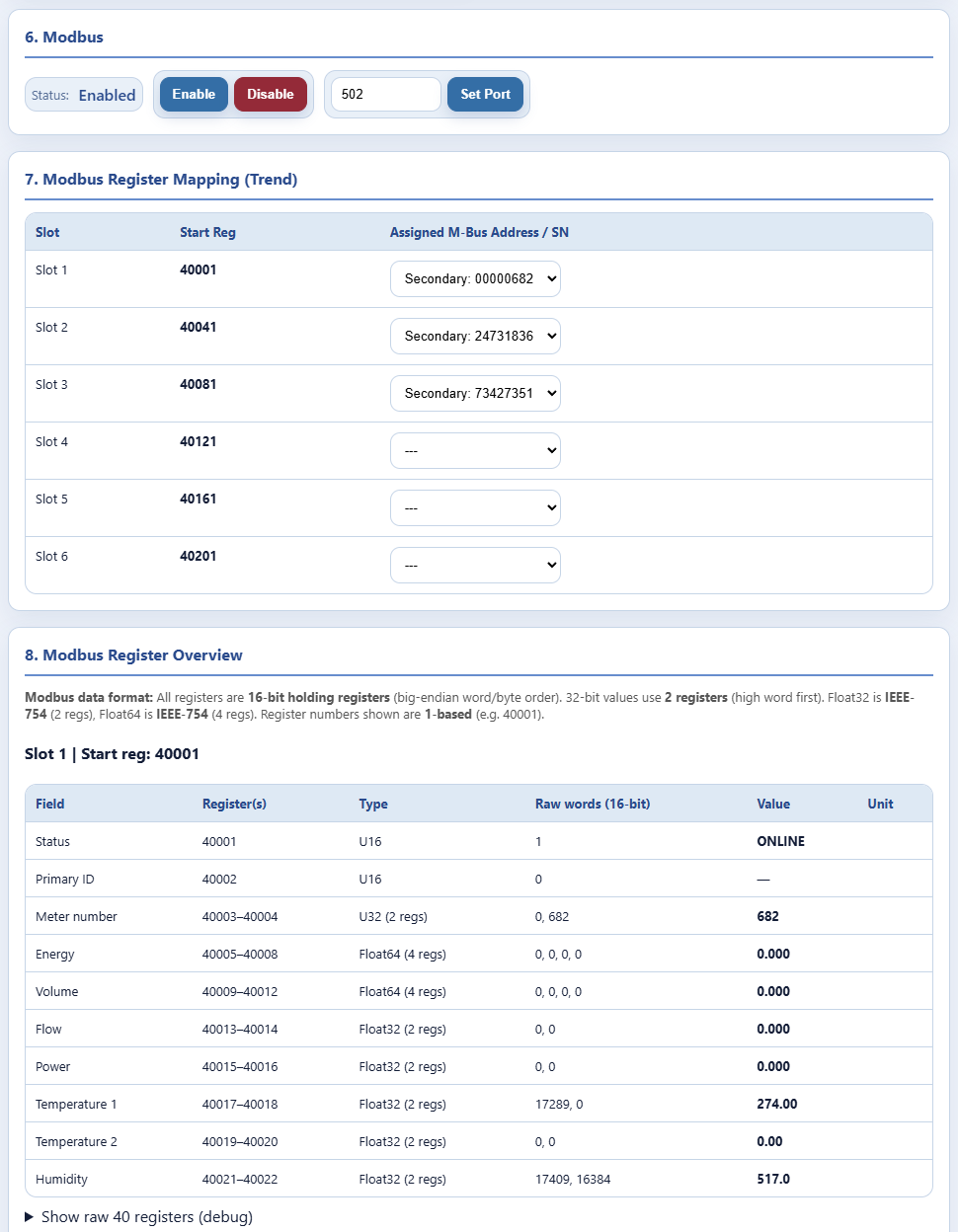

Modbus TCP-server

Den indbyggede Modbus TCP-server (kræver modbus-licensen) udstiller målerdata som holding-registre til et CTS-anlæg.

• Aktivér/deaktivér og indstil porten i sektion 6. Modbus (standard 502, kan konfigureres 1–65535).
• Slots — 6 målerslots, hver knyttet til 40 sammenhængende holding-registre.

Registerlayout (per slot)

Slot 1 starter ved register 40001, slot 2 ved 40041 og så videre.

Feltmapping

Hver slot auto-mapper målerens M-Bus-værdier til Modbus-felterne. Når en måler udstiller flere værdier af samme type (f.eks. flere energiregistre), kan du tilsidesætte det automatiske valg i sektion 7. Modbus Register Mapping (Trend). Det resulterende layout vises i sektion 8. Modbus Register Overview.

Bruger-MQTT-broker

Som standard udgives målerdata til EasySense-management-brokeren. Med mqtt-licensfunktionen kan du i stedet pege Link mod din egen broker.

Under 1. Administration → User MQTT Broker indtaster du host, port, brugernavn og adgangskode, aktiverer eventuelt TLS og klikker på Save. Når det er konfigureret, dirigeres målerdata til din broker. Enhedsstyring fungerer fortsat fra begge brokere, og kommandosvar returnerer altid til den broker, der sendte kommandoen.

Firmwareopdateringer & rollback

Link kan opdatere sig selv over luften. I 1. Administration → Firmware klikker du på Check for updates, vælger en kompatibel version i rullelisten og klikker på Update. Link henter pakken, verificerer dens SHA-256-checksum, kontrollerer OS-kompatibilitet, installerer den og genstarter tjenesten automatisk.

Rollback

Før hver opdatering sikkerhedskopieres den aktuelle version. Giver en opdatering problemer, kan du klikke på Rollback (den viser backup-versionen og tidsstemplet) for at gendanne den forrige version og genstarte. Ét rollback-niveau bevares — den seneste backup.

Logning

• Systemlog — Link logger til TRB143-syslog. Hent den fra 1. Administration → System Log.
• Logniveau — kan justeres i drift (DEBUG, INFO, WARNING, ERROR) fra portalen.
• Fjernovervågning — driftsmeddelelser udgives også til EasySense-platformen til fjerndiagnostik.

Normal drift

Når Link er konfigureret, kører den uovervåget: ved opstart forbinder den til brokeren og registrerer enheden, validerer licensen og poller derefter løbende målerne i det indstillede interval og udgiver de fortolkede data. Er Modbus aktiveret, holder den holding-registrene opdaterede og sender et periodisk heartbeat til platformen.
